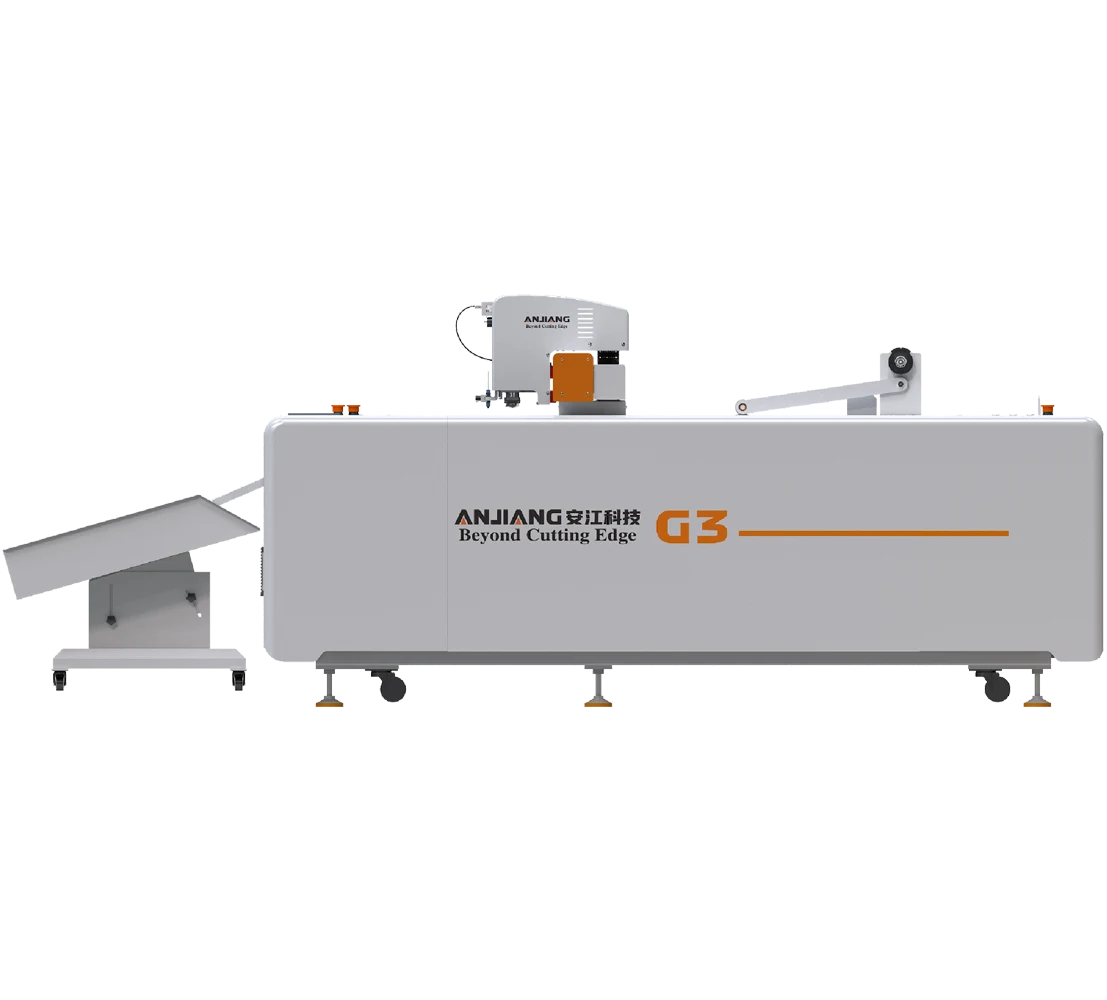

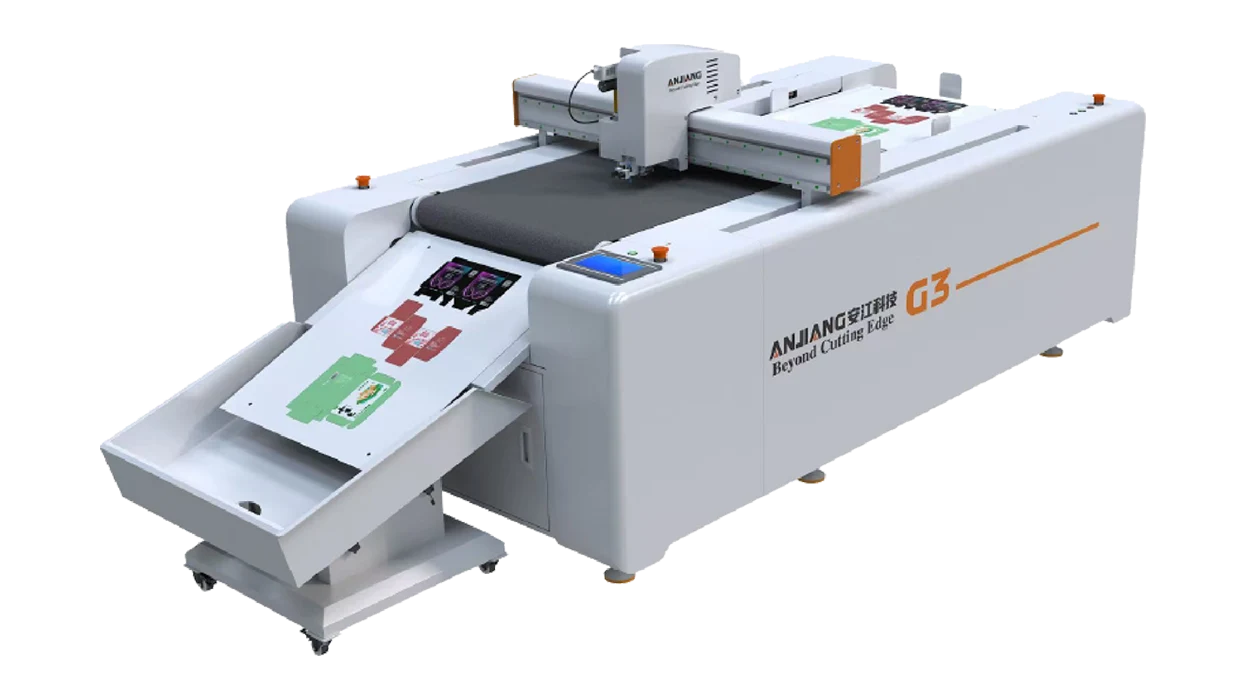

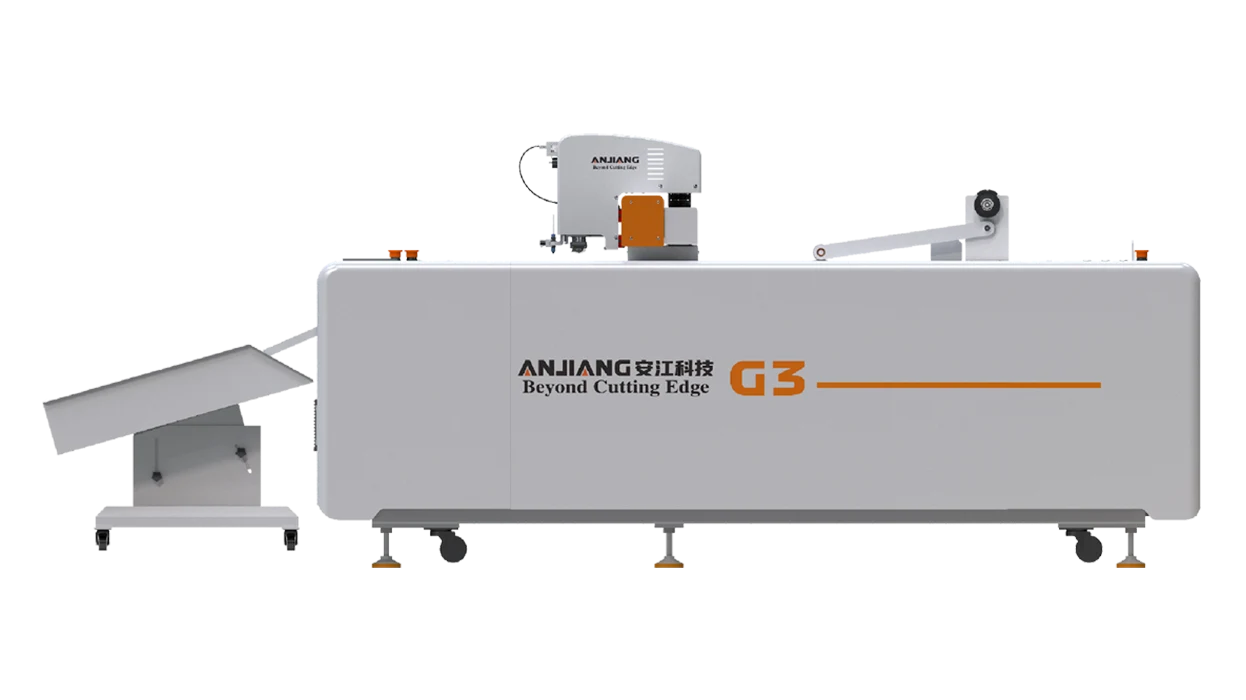

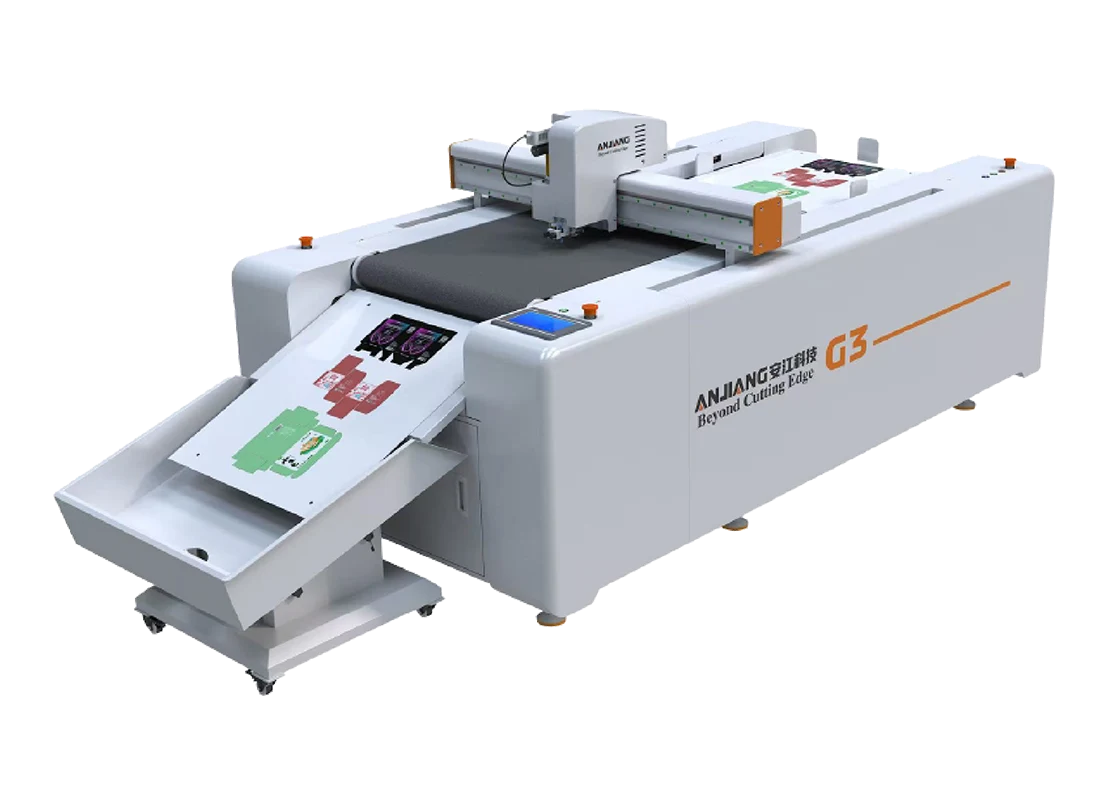

Mesin Digital Cutting G3-0806
Fully Automatic Digital Printing Proofing and Intelligent Integrated Cutting System. Presisi tinggi, efisiensi maksimal dalam footprint yang super kompak, ideal untuk pembuatan sample alas kaki, aksesoris, stiker, hingga packaging berukuran kecil.
G3-0806 adalah sistem cutting otomatis dengan footprint super kompak yang dirancang khusus untuk material berukuran kecil seperti alas kaki, label, packaging kecil, dan aksesoris. Dengan integrasi penuh antara printer dan cutting, alur kerja print-then-cut menjadi lebih efisien dan akurat tanpa perpindahan material manual.
- Area cutting 800mm × 600mm footprint sangat menghemat ruang
- Integrasi langsung dengan printer digital (print & cut workflow)
- Fully automatic, minimal intervensi operator
- Tangent Knife, Oscillating, Rotary, hingga Punch Tool dalam satu platform
- Kecepatan hingga 1500mm/s, akurasi ±0.05mm
- Sangat ideal untuk sample alas kaki, proofing label, dan aksesoris kulit
Detail Spesifikasi
Data teknis lengkap G3-0806 untuk evaluasi dan perencanaan instalasi. Customisasi non-standar tersedia ukuran, tool, dan konfigurasi dapat disesuaikan dengan kebutuhan produksi Anda.
| Parameter | G3-0806 |
|---|---|
| Area Cutting | 800 × 600 mm |
| Ukuran Mesin | 3165 × 1238 × 1190 mm |
| Kecepatan Maksimum | 1500 mm/s |
| Akurasi Cutting | ±0.05 mm |
| Motion Spesifikasi | Pulse Type Servo Drive System |
| Table Mode | Conveyor Table |
| Berat Mesin | 450 KG |
| Ketebalan Maksimum | 50 mm |
| Drive Mode | Rack/Belt + Linear Guide Rail |
| Metode Pemasangan Bahan | Adsorpsi Vakum |
| Format File | PLT, DXF, NC |
| Transfer Mode | Ethernet Cable |
| Tipe Mesin | Fully Automatic Digital Printing Proofing + Intelligent Cutting |
| Daya | 380V / 220V AC 50Hz/60Hz |
| Kondisi Operasional | 10°C–40°C; Kelembaban 20–80% RH |
Dirancang untuk Produktivitas Maksimal
G3-0806 mewarisi arsitektur platform G3 yang teruji. Selain itu, mesin ini menghadirkan presisi, kecepatan, dan keandalan dalam format compact yang hemat ruang.
Print & Cut Terintegrasi
Satu mesin menangani seluruh alur kerja dari digital printing proofing hingga cutting presisi. Oleh karena itu, tidak perlu pindah mesin maupun penyelarasan ulang yang membuang waktu.

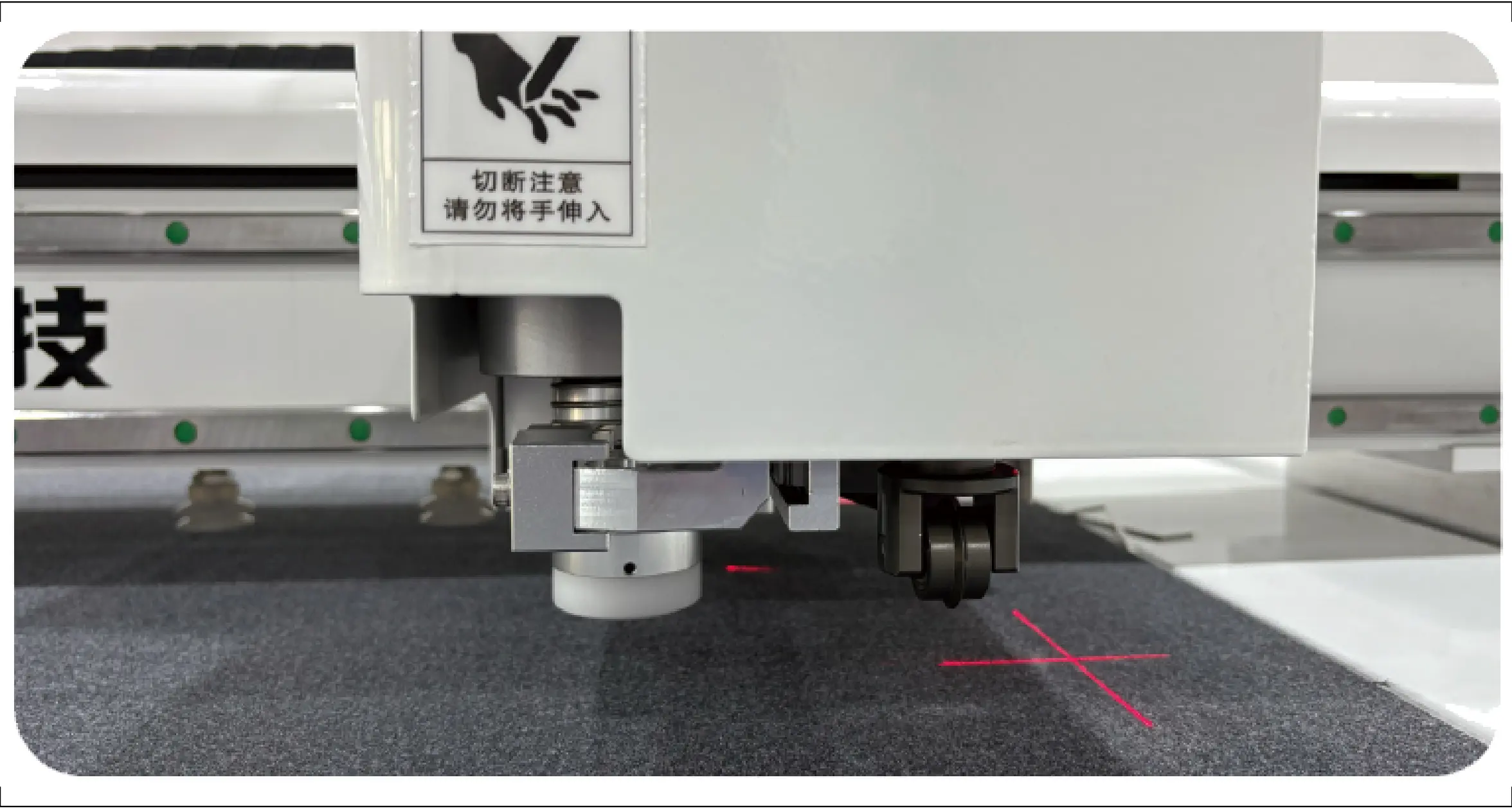

Tooling Modular
Hot-swap antar kepala cutting tanpa downtime. Tidak hanya itu, TKT, POT, EOT, hingga PT semuanya kompatibel sehingga Anda bisa ganti tool sesuai material dalam hitungan detik.
Kalibrasi Tool Otomatis
Sistem secara otomatis mengatur kedalaman dan posisi tool setiap kali pergantian alat. Proses setup menjadi lebih cepat, mengurangi kesalahan operator, serta meminimalkan pemborosan material saat proofing.
Vacuum Hold-Down
Sistem vakum menjaga material stabil di seluruh area kerja selama proses cutting. Hasilnya, tidak ada pergeseran material sehingga setiap hasil cutting tetap presisi dan konsisten.
Multi-Material Cutting
Mampu menangani berbagai material seperti karton, kertas kemasan, stiker, PVC tipis, hingga material proofing lainnya dengan hasil potong yang presisi dan konsisten.
Format Compact
Jejak mesin yang kecil menjadikannya cocok untuk sample room, studio desain, maupun lini R&D. Selain itu, efisiensi ruang tercapai tanpa mengorbankan kemampuan produksi.
Tool Cutting untuk Semua Material
G3-0806 mendukung satu platform dengan banyak aplikasi. Semua tool berikut kompatibel penuh menjangkau berbagai jenis material tekstil dan alas kaki sesuai kebutuhan produksi.
Tool Dasar: Cutting, Oscillating & Vision
Pisau servo-controlled yang mengikuti kurva kompleks pola dengan zero distorsi. Selain itu, tool ini ideal untuk material komponen alas kaki, kain, vinyl, film, dan label dengan kecepatan cutting hingga 1000 mm/s.
Gerakan naik-turun cepat untuk material tebal dan padat. Karet, insole, busa, dan material pelapis menghasilkan potongan bersih tanpa sobek, bahkan untuk ketebalan hingga 50mm.
Pemotongan material lunak hingga medium dengan presisi tinggi. Tool ini merupakan pilihan utama untuk proofing aksesoris, pola alas kaki, dan karton kemasan dengan detail cutting yang sangat akurat.
Tool untuk Punching, Rotary & AI Vision
Alat pelubang pneumatik untuk proses punching yang presisi pada material kain dan film. Hasilnya, lubang terlihat rapi dan konsisten untuk kebutuhan alas kaki maupun perforasi dekoratif.
Tool rotary berperforma tinggi dengan kecepatan pisau yang dapat diatur secara elektronik. Tool ini digunakan khususnya untuk material teknikal seperti tekstil industri, fiber glass, dan komposit dengan efisiensi tinggi.
Anjiang Intelligent AI Large Vision System untuk inspeksi tepi presisi. Sistem ini secara otomatis mengkompensasi deformasi dan cacat alami bahan, sehingga memastikan cutting akurat di setiap area material.
Tool untuk Registrasi, Notching & Kiss Cut
Sistem registrasi optik presisi tinggi yang mendeteksi titik referensi (register marks) pada material tercetak sebelum proses cutting. Dengan akurasi registrasi hingga ±0.1mm, tool ini memastikan kontur cutting tepat sesuai pola cetak pada setiap lembar material tanpa deviasi.
Tool khusus untuk membuat takik berbentuk V (V-clip/notch) pada tepi pola pakaian dan komponen tekstil. Tool ini secara efektif menyelesaikan tantangan cutting V-clip di industri garmen dengan hasil yang konsisten dan akurasi tinggi untuk penandaan titik jahit yang presisi.
Memotong hanya lapisan atas material (face stock) tanpa menembus liner atau backing sheet. Tekanan pisau dapat diatur secara elektronik sehingga menghasilkan potongan presisi pada stiker, vinyl, dan film perekat tanpa merusak kertas release di bawahnya.
Tool untuk Creasing, Proyeksi & Konveyor
Membuat garis lipatan (crease line) pada karton, corrugated board, dan folding carton tanpa memotong material. Tekanan crease dapat disesuaikan dengan atau berlawanan arah gelombang, sehingga menghasilkan lipatan bersih dan presisi untuk konstruksi kotak kemasan.
Memproyeksikan template garis pisau dan informasi parameter pemisahan material langsung ke permukaan kain atau bahan. Tool ini sangat berguna untuk panduan pemotongan manual, verifikasi layout pola, serta visualisasi posisi cutting sebelum proses berjalan.
Sistem konveyor berlapis permukaan bristle board (karpet) yang menopang material selama proses cutting. Permukaan karpet memungkinkan pisau menembus penuh hingga bawah material tanpa merusak meja, sekaligus menjaga stabilitas dan posisi bahan secara konsisten.
Tool untuk Drawing, Plotting & V-Cut
Kepala gambar presisi menggunakan insert pena standar yang tersedia di pasaran dalam berbagai ketebalan garis. Tool ini digunakan untuk marking, labeling, dan menggambar pola langsung pada material. Selain itu, sangat ideal untuk anotasi, penandaan potongan, serta visualisasi desain di atas kain atau karton.
Pisau plotter dengan kontrol kedalaman presisi untuk cutting material tipis seperti kertas, film, dan vinyl. Gerakan pisau mengikuti jalur vektor dari file desain secara langsung, sehingga menghasilkan kontur tajam dan akurat untuk kebutuhan proofing serta prototyping cepat.
Tool pemotong sudut-V untuk membuat alur berbentuk V (V-groove) pada material rigid dan semi-rigid. Tersedia dalam berbagai sudut cutting (0°–60°) sehingga menghasilkan tekukan 3D yang presisi pada foamcore, corrugated board, dan display board tanpa retakan pada lipatan.
Aksesori Pendukung Sistem
Aksesori peredam kebisingan dan ventilasi exhaust yang dipasang pada sistem vakum mesin. Aksesori ini secara signifikan mengurangi tingkat kebisingan operasional akibat pompa vakum, sekaligus menyalurkan udara buang secara terkontrol. Oleh karena itu, sangat ideal untuk lingkungan kerja sample room, studio desain, atau area produksi tertutup yang membutuhkan kondisi akustik lebih tenang.
Sistem kalibrasi pisau otomatis yang mengukur dan menyetel kedalaman pisau secara cepat dan akurat tanpa intervensi operator. Setiap kali tool dipasang atau diganti, AKI secara otomatis menginisialisasi ulang posisi pisau sehingga kedalaman cutting selalu tepat sesuai material. Dengan demikian, risiko kesalahan setup manual dapat dieliminasi dan waktu pergantian tool menjadi jauh lebih cepat.
Router CNC otomatis 350W dengan spindle milling berkecepatan hingga 45.000 RPM untuk proses milling, beveling, dan polishing material rigid. Selain itu, dilengkapi sistem penggantian tool otomatis (auto tool change), fungsi polishing permukaan, serta beveling untuk hasil tepi yang halus dan profesional. Vakum Midea terintegrasi menjaga stabilitas material selama proses routing berlangsung.
Presisi di Setiap Komponen
Setiap komponen G3-0806 dirancang untuk bekerja secara presisi dan terintegrasi. Dengan demikian, proses berjalan dari proofing hingga cutting dalam satu alur tanpa gangguan.
Panel Layar Sentuh Industri Terintegrasi
Pengoperasian mesin menjadi jauh lebih mudah dengan fitur Smart Touch Control dan pengaturan one-touch preset. Selain itu, produktivitas meningkat signifikan karena proses dari desain CAD hingga sampel jadi hanya membutuhkan waktu 300 detik.
Sistem Pembacaan QR Code Otomatis
Dilengkapi teknologi pengenalan QR code cerdas yang mampu memuat perintah kerja secara otomatis. Oleh karena itu, penjadwalan multi-file memungkinkan antrean produksi berjalan teratur, cepat, dan efisien tanpa intervensi operator.

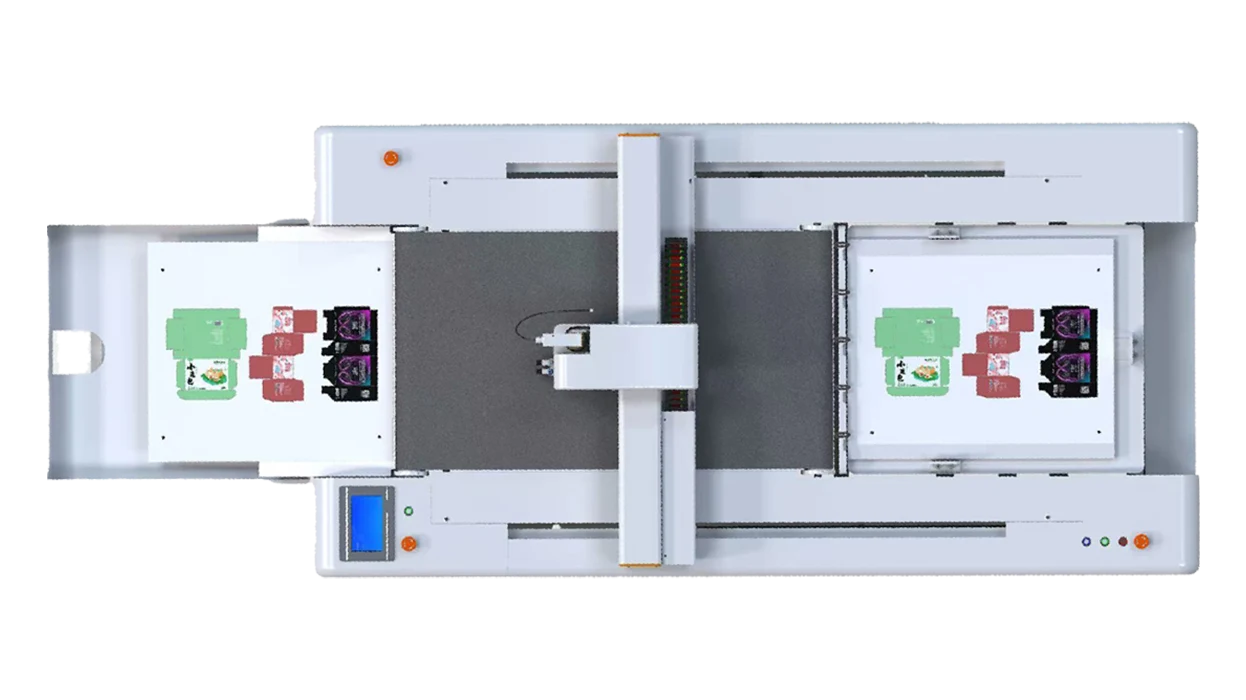

Meja Konveyor & Sensor CCD Presisi Tinggi
Kombinasi Rolling Table dan kamera CCD otomatis memastikan akurasi yang maksimal. Selain itu, sistem ini secara real-time menyeimbangkan regangan bahan dengan teknologi full closed-loop, sehingga operator baru pun dapat mulai bekerja hanya dalam 30 menit.
Auto Feeding + Pengumpulan Material Otomatis
G3-0806 mendukung flat sheet maupun roll material dalam satu platform. Dengan demikian, proses dari loading bahan baku hingga pengumpulan produk jadi berjalan otomatis tanpa henti, sehingga efisiensi produksi meningkat secara signifikan.
Cocok untuk Berbagai Kebutuhan
G3-0806 dirancang untuk studio, sample room, dan lini produksi kecil-menengah. Selain itu, mesin ini cocok untuk berbagai industri yang membutuhkan presisi proofing dan cutting dalam format compact.
Packaging Proofing
Buat prototype kemasan, struktur folding, dan die-cut mock-up dari paperboard dan karton. Dengan demikian, proses dari file desain langsung ke sampel fisik menjadi jauh lebih cepat.
Sample Room Fashion
Potong pola dan sample kain dengan presisi ±0.05mm. Selain itu, mesin ini ideal dan cocok digunakan untuk fashion house, atelier, dan lini R&D pakaian yang membutuhkan turnaround cepat.
Label & Sticker Cutting
Cutting label vinyl, sticker, dan film perekat dengan presisi tinggi. Hasilnya, kontur detail tanpa deformasi sehingga cocok untuk kebutuhan branding maupun promosi.
Prototipe & R&D
Percepat siklus prototipe produk dengan cutting presisi langsung dari data CAD. Dengan demikian, proses engineering, produk industri, maupun gasket custom menjadi lebih cepat dan terukur.
Tertarik dengan G3-0806?
Konsultasikan kebutuhan cutting dan lini produksi Anda dengan tim teknis Nano SNG. Kami siap membantu mengevaluasi apakah G3-0806 sesuai dengan jenis material kecil, volume produksi, dan alur kerja pabrik Anda termasuk opsi konfigurasi tool dan kustomisasi non-standar.
