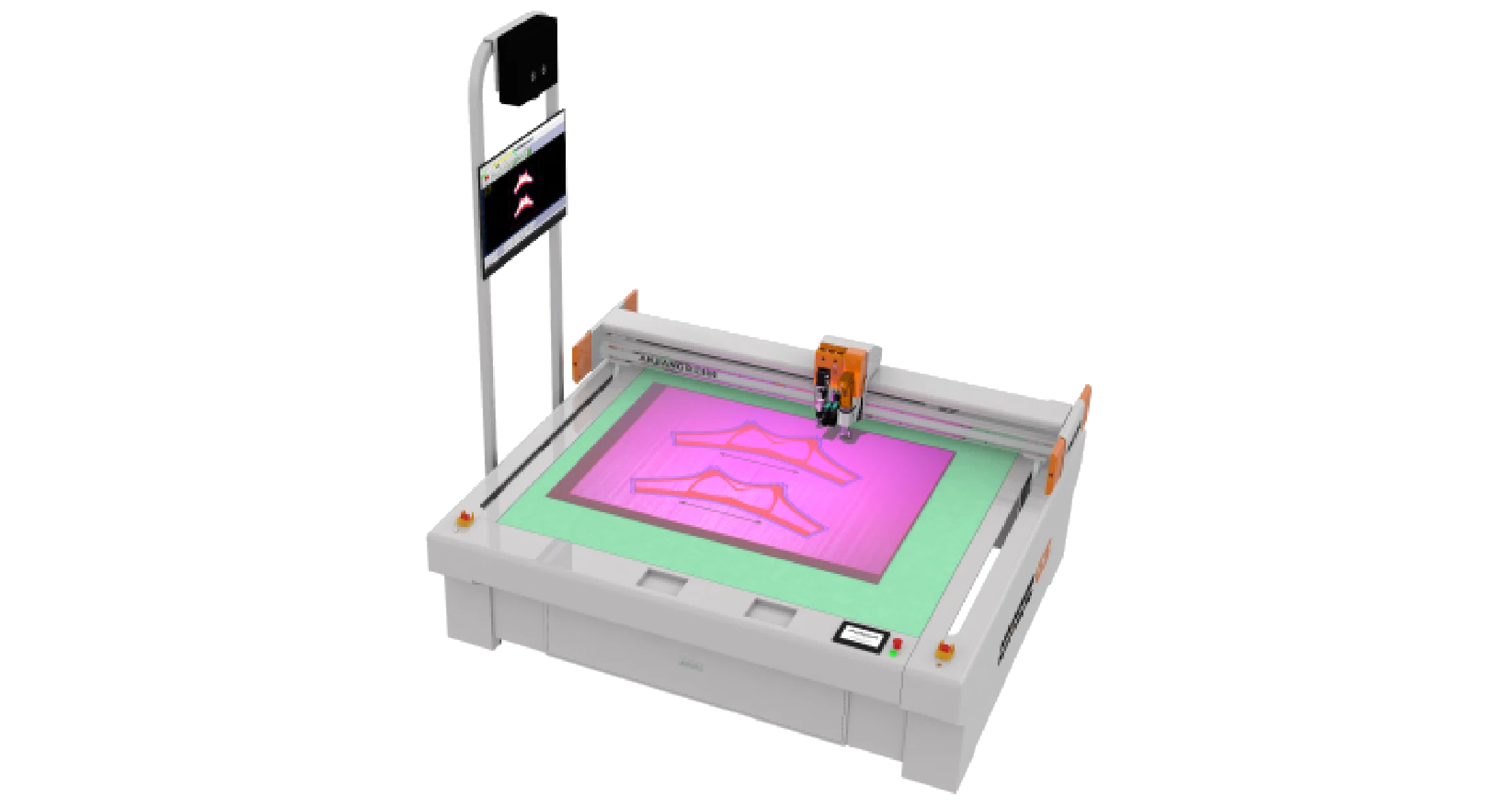

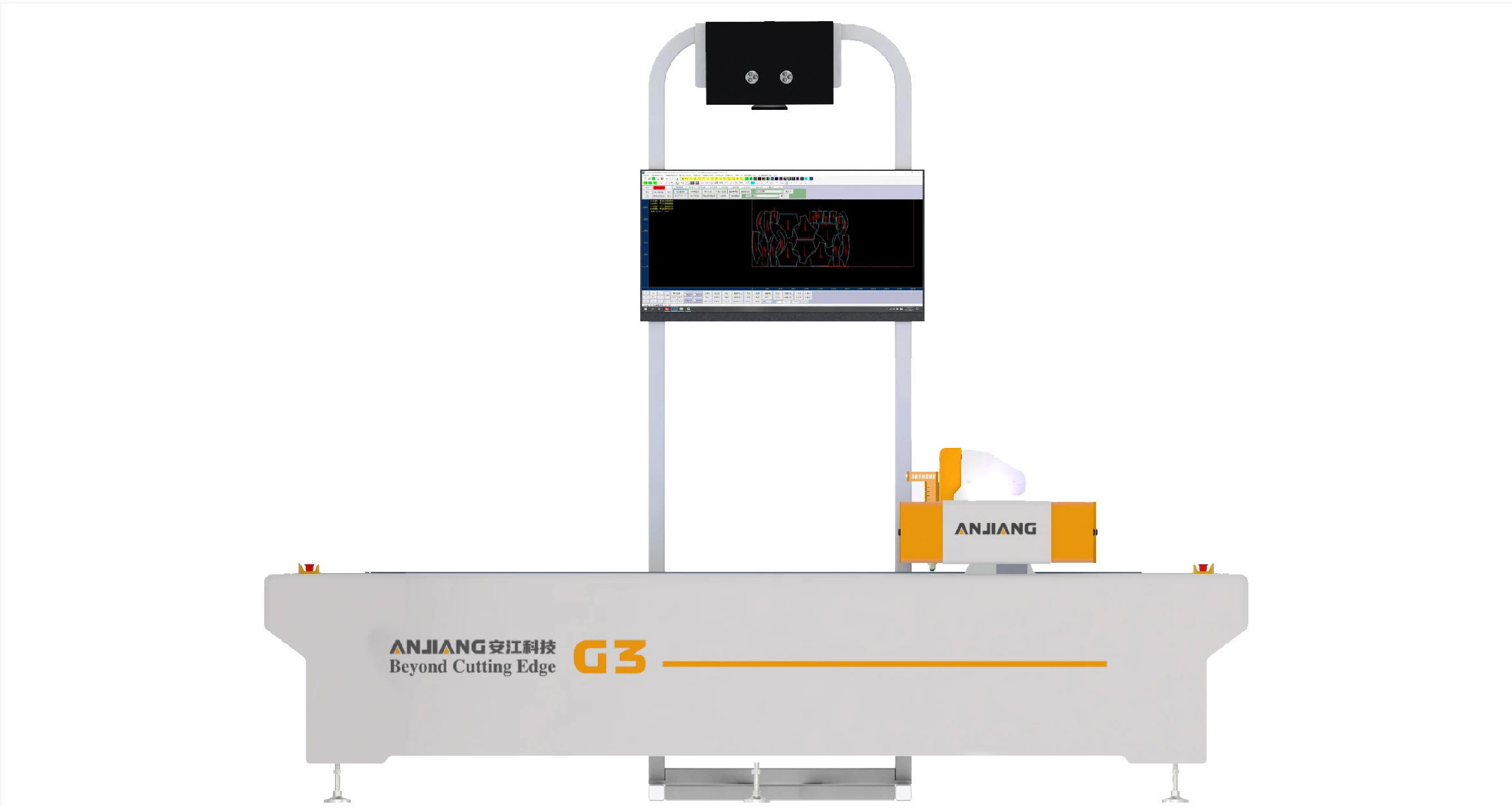

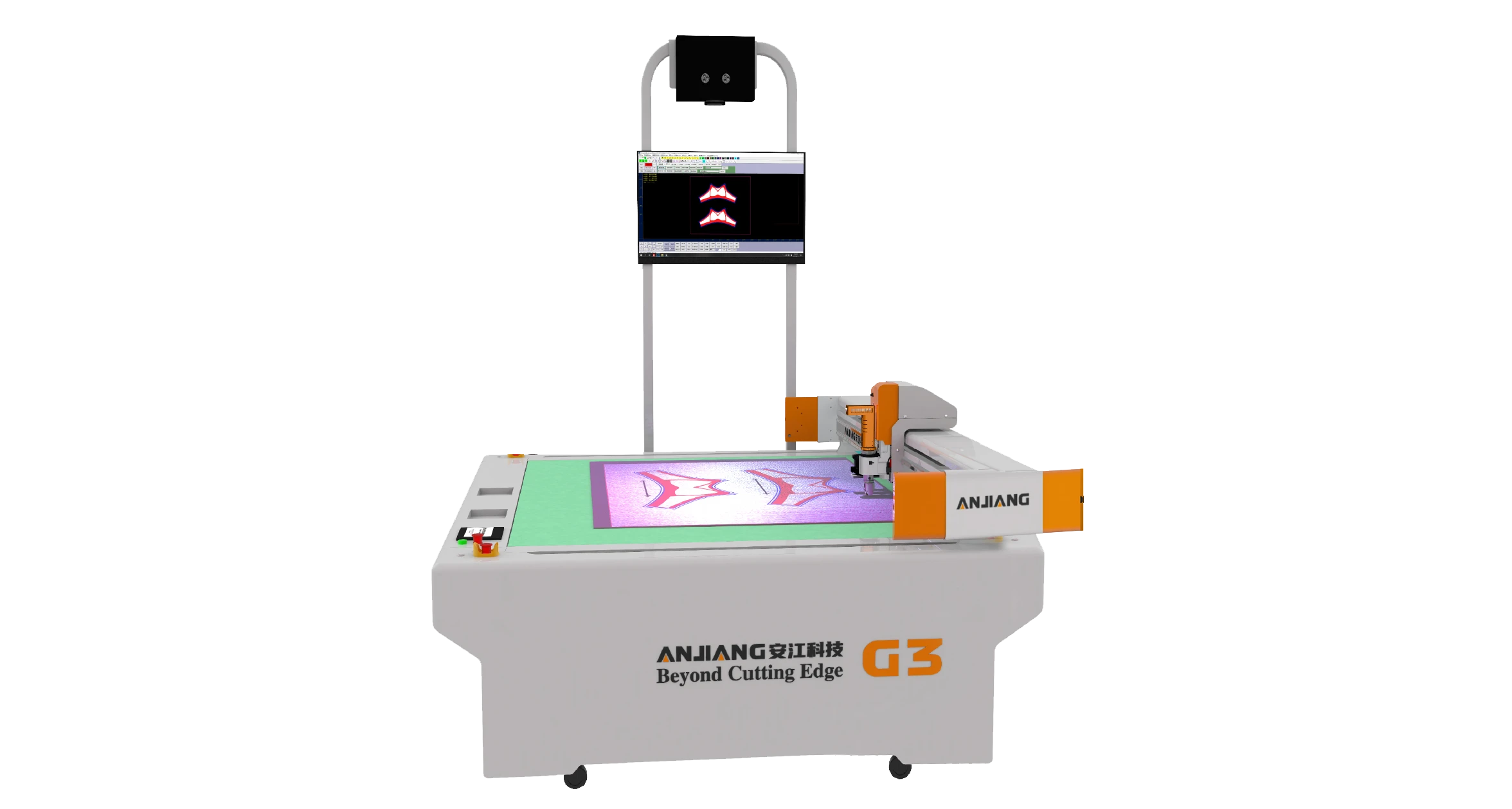

Mesin Digital Cutting G3-1216
Fully Automatic Intelligent Integrated Cutting System. Presisi tinggi, efisiensi maksimal untuk pemotongan material, dengan sistem cerdas untuk inkjet proofing hingga cutting sample pakaian dalam satu alur tanpa gangguan.
G3-1216 adalah sistem cutting otomatis cerdas terintegrasi yang dirancang khusus untuk material fashion, packaging, dan teknis. Menggabungkan teknologi AI vision system dan presisi servo-controlled, mesin ini menghadirkan efisiensi produksi tinggi untuk industri garment, tekstil, dan pakaian.
- Area cutting lebar 1200mm × panjang 1600mm footprint kompak dan efisien
- Single layer dengan proses pemotongan presisi tinggi dan kecepatan optimal
- AI Large Vision System inspeksi tepi presisi otomatis, deviasi minimal
- Tangent Knife, Oscillating, Rotary, hingga Punch Tool dalam satu platform
- Intelligent nesting otomatis utilisasi material hingga maksimum
- Sangat ideal untuk inkjet proofing dan cutting sample pakaian
Detail Spesifikasi
Data teknis lengkap G3-1216 untuk evaluasi dan perencanaan instalasi. Customisasi non-standar tersedia ukuran, tool, dan konfigurasi dapat disesuaikan dengan kebutuhan produksi Anda.
| Parameter | G3-1216 |
|---|---|
| Working Area | 1200 × 1600 mm |
| Ukuran Mesin | 2267 × 2270 × 1259 mm |
| Kecepatan Maksimum | 1800 mm/s |
| Repeat Accuracy | ±0.05 mm |
| Motion Spesifikasi | Pulse Type Servo Drive System |
| Table Mode | Conveyor Table / Fixed Mesa |
| Ketebalan Maksimum | 50 mm |
| Drive Mode | Rack/Belt + Linear Guide Rail |
| Metode Pemasangan Bahan | Vacuum Adsorption |
| Vacuum Specification | 5.5 kW |
| Berat Mesin | 950 KG |
| Format File | PLT, DXF, NC |
| Transfer Mode | Ethernet Cable |
| Daya | 380V / 220V AC 50Hz/60Hz |
| Kondisi Operasional | 10°C–40°C; Kelembaban 20–80% RH |
Keunggulan Produk
G3-1216 hadir dengan serangkaian peningkatan signifikan yang menjawab tantangan nyata industri garmen dari presisi cutting sudut dalam hingga kemudahan operasional multi-bahasa.
Avoiding Undercut in Internal Corners
Mengatasi masalah over-cutting di sudut dalam garmen yang selama ini jadi kendala industri. Teknologi ini memastikan kualitas potongan tetap sempurna pada setiap detail sudut pola pakaian.
V-clip External Incision
Menyelesaikan permasalahan V-clip cutting pada industri garmen sekaligus memastikan akurasi cutting yang tinggi. Teknologi ini dirancang khusus untuk memenuhi standar presisi produksi pakaian profesional.
Intelligent Countertop Height Compensation
Sensor presisi tinggi mendeteksi kerataan meja secara real-time. Kedalaman cutting otomatis dikompensasi selama proses berjalan memperpanjang umur felt mat dan menjaga akurasi cutting konsisten di seluruh area kerja.
High-end Servo System
Sistem servo kustom berkelas tinggi yang mampu mencapai operasi kecepatan tinggi sambil tetap menjaga akurasi dan stabilitas cutting. Dari prototype hingga produksi berulang, performa tetap konsisten tanpa degradasi.
Good Compatibility dengan Software CAD
Terhubung langsung ke software CAD maupun aplikasi desain komputer apapun — sekaligus mendukung operasi cutting. Tidak perlu konversi file tambahan; desain garmen dari software favorit Anda langsung siap dipotong.
Multilingual Software System
Software mendukung tampilan multi-bahasa yang dapat dipilih secara bebas dengan satu klik. Operator dari berbagai latar belakang dapat mengoperasikan mesin dengan nyaman tanpa hambatan bahasa.
Tool Cutting untuk Semua Material
G3-1216 mendukung satu platform dengan banyak aplikasi. Semua tool berikut kompatibel penuh menjangkau berbagai jenis material tekstil dan fashion sesuai kebutuhan produksi.
Tool Dasar: Cutting, Oscillating & Vision
Pisau servo-controlled yang mengikuti kurva kompleks pola dengan zero distorsi. Selain itu, tool ini ideal untuk material komponen alas kaki, kain, vinyl, film, dan label dengan kecepatan cutting hingga 1000 mm/s.
Gerakan naik-turun cepat untuk material tebal dan padat. Karet, insole, busa, dan material pelapis menghasilkan potongan bersih tanpa sobek, bahkan untuk ketebalan hingga 50mm.
Pemotongan material lunak hingga medium dengan presisi tinggi. Tool ini merupakan pilihan utama untuk proofing aksesoris, pola alas kaki, dan karton kemasan dengan detail cutting yang sangat akurat.
Tool untuk Punching, Rotary & AI Vision
Alat pelubang pneumatik untuk proses punching yang presisi pada material kain dan film. Hasilnya, lubang terlihat rapi dan konsisten untuk kebutuhan alas kaki maupun perforasi dekoratif.
Tool rotary berperforma tinggi dengan kecepatan pisau yang dapat diatur secara elektronik. Tool ini digunakan khususnya untuk material teknikal seperti tekstil industri, fiber glass, dan komposit dengan efisiensi tinggi.
Anjiang Intelligent AI Large Vision System untuk inspeksi tepi presisi. Sistem ini secara otomatis mengkompensasi deformasi dan cacat alami bahan, sehingga memastikan cutting akurat di setiap area material.
Tool untuk Registrasi, Notching & Kiss Cut
Sistem registrasi optik presisi tinggi yang mendeteksi titik referensi (register marks) pada material tercetak sebelum proses cutting. Dengan akurasi registrasi hingga ±0.1mm, tool ini memastikan kontur cutting tepat sesuai pola cetak pada setiap lembar material tanpa deviasi.
Tool khusus untuk membuat takik berbentuk V (V-clip/notch) pada tepi pola pakaian dan komponen tekstil. Tool ini secara efektif menyelesaikan tantangan cutting V-clip di industri garmen dengan hasil yang konsisten dan akurasi tinggi untuk penandaan titik jahit yang presisi.
Memotong hanya lapisan atas material (face stock) tanpa menembus liner atau backing sheet. Tekanan pisau dapat diatur secara elektronik sehingga menghasilkan potongan presisi pada stiker, vinyl, dan film perekat tanpa merusak kertas release di bawahnya.
Tool untuk Creasing, Proyeksi & Konveyor
Membuat garis lipatan (crease line) pada karton, corrugated board, dan folding carton tanpa memotong material. Tekanan crease dapat disesuaikan dengan atau berlawanan arah gelombang, sehingga menghasilkan lipatan bersih dan presisi untuk konstruksi kotak kemasan.
Memproyeksikan template garis pisau dan informasi parameter pemisahan material langsung ke permukaan kain atau bahan. Tool ini sangat berguna untuk panduan pemotongan manual, verifikasi layout pola, serta visualisasi posisi cutting sebelum proses berjalan.
Sistem konveyor berlapis permukaan bristle board (karpet) yang menopang material selama proses cutting. Permukaan karpet memungkinkan pisau menembus penuh hingga bawah material tanpa merusak meja, sekaligus menjaga stabilitas dan posisi bahan secara konsisten.
Tool untuk Drawing, Plotting & V-Cut
Kepala gambar presisi menggunakan insert pena standar yang tersedia di pasaran dalam berbagai ketebalan garis. Tool ini digunakan untuk marking, labeling, dan menggambar pola langsung pada material. Selain itu, sangat ideal untuk anotasi, penandaan potongan, serta visualisasi desain di atas kain atau karton.
Pisau plotter dengan kontrol kedalaman presisi untuk cutting material tipis seperti kertas, film, dan vinyl. Gerakan pisau mengikuti jalur vektor dari file desain secara langsung, sehingga menghasilkan kontur tajam dan akurat untuk kebutuhan proofing serta prototyping cepat.
Tool pemotong sudut-V untuk membuat alur berbentuk V (V-groove) pada material rigid dan semi-rigid. Tersedia dalam berbagai sudut cutting (0°–60°) sehingga menghasilkan tekukan 3D yang presisi pada foamcore, corrugated board, dan display board tanpa retakan pada lipatan.
Aksesori Pendukung Sistem
Aksesori peredam kebisingan dan ventilasi exhaust yang dipasang pada sistem vakum mesin. Aksesori ini secara signifikan mengurangi tingkat kebisingan operasional akibat pompa vakum, sekaligus menyalurkan udara buang secara terkontrol. Oleh karena itu, sangat ideal untuk lingkungan kerja sample room, studio desain, atau area produksi tertutup yang membutuhkan kondisi akustik lebih tenang.
Sistem kalibrasi pisau otomatis yang mengukur dan menyetel kedalaman pisau secara cepat dan akurat tanpa intervensi operator. Setiap kali tool dipasang atau diganti, AKI secara otomatis menginisialisasi ulang posisi pisau sehingga kedalaman cutting selalu tepat sesuai material. Dengan demikian, risiko kesalahan setup manual dapat dieliminasi dan waktu pergantian tool menjadi jauh lebih cepat.
Router CNC otomatis 350W dengan spindle milling berkecepatan hingga 45.000 RPM untuk proses milling, beveling, dan polishing material rigid. Selain itu, dilengkapi sistem penggantian tool otomatis (auto tool change), fungsi polishing permukaan, serta beveling untuk hasil tepi yang halus dan profesional. Vakum Midea terintegrasi menjaga stabilitas material selama proses routing berlangsung.
Presisi di Setiap Komponen
Setiap komponen G3-1216 dirancang untuk bekerja secara presisi dan terintegrasi dari inkjet proofing hingga cutting sample pakaian dalam satu alur tanpa gangguan.
Safety Protection Device
Nose mesin dilengkapi sensor infrared dan sistem anti-tabrakan fisik yang bekerja secara otomatis selama operasi kecepatan tinggi. Operator tetap aman meski mesin berjalan penuh sistem langsung berhenti dan menghindari rintangan sebelum terjadi kontak.
Operation Console Independen & Ergonomis
Desain joystick eksklusif Anjiangtech menjadikan pengoperasian lebih intuitif dan nyaman. Panel all-in-one terintegrasi dengan slot penyimpanan tool untuk pergantian cepat, dilengkapi tombol emergency stop dan port USB transfer data semua dalam satu konsol mandiri tanpa PC tambahan.
Platform Aluminium Honeycomb Aviation-Grade
Meja kerja terbuat dari aluminium aviation-grade berkekuatan tinggi, keras, rata, dan tahan deformasi jangka panjang. Struktur internal honeycomb memastikan permukaan tetap presisi sempurna, didukung sistem suction zona terpadu dengan opsi auto-following suction untuk berbagai lebar kain.
Projection Positioning & V-clip Corner Cutting
Kontur pola diproyeksikan langsung ke permukaan kain untuk penyelarasan visual yang akurat sebelum cutting dimulai. Teknologi V-clip external incision secara khusus mengatasi masalah over-cutting di sudut dalam garmen, memastikan kualitas potongan tetap sempurna bahkan pada detail pola yang paling kompleks.
Cocok untuk Berbagai Industri
G3-1216 dirancang untuk industri yang mengolah tekstil, pakaian, packaging, dan material premium dengan tuntutan presisi tinggi, utilisasi material optimal, dan konsistensi produksi massal.
Fashion & Pakaian
Cutting pola pakaian, tas, dan aksesoris fashion dengan presisi tinggi. AI Vision System mendeteksi material secara otomatis untuk nesting dan utilisasi material yang optimal.
Sample & Proofing
Sangat ideal untuk pembuatan sample pakaian dan inkjet proofing. Presisi tinggi memberikan hasil akhir yang sempurna untuk presentasi produk dan validasi desain.
Packaging & Promosi
Cutting material kemasan dan media promosi. Mesin beroperasi dengan cepat dan akurat untuk memotong karton corrugated, stiker, dan material signage.
Interior & Teknis
Cutting bahan pelapis dan material teknikal. Proses produksi menjadi efisien dan sangat presisi untuk berbagai macam spesifikasi desain interior dan manufaktur.
Tertarik dengan G3-1216?
Konsultasikan kebutuhan cutting dan lini produksi Anda dengan tim teknis Nano SNG. Kami siap membantu mengevaluasi apakah G3-1216 sesuai dengan jenis material, volume produksi, dan alur kerja pabrik Anda termasuk opsi konfigurasi tool dan kustomisasi non-standar.
