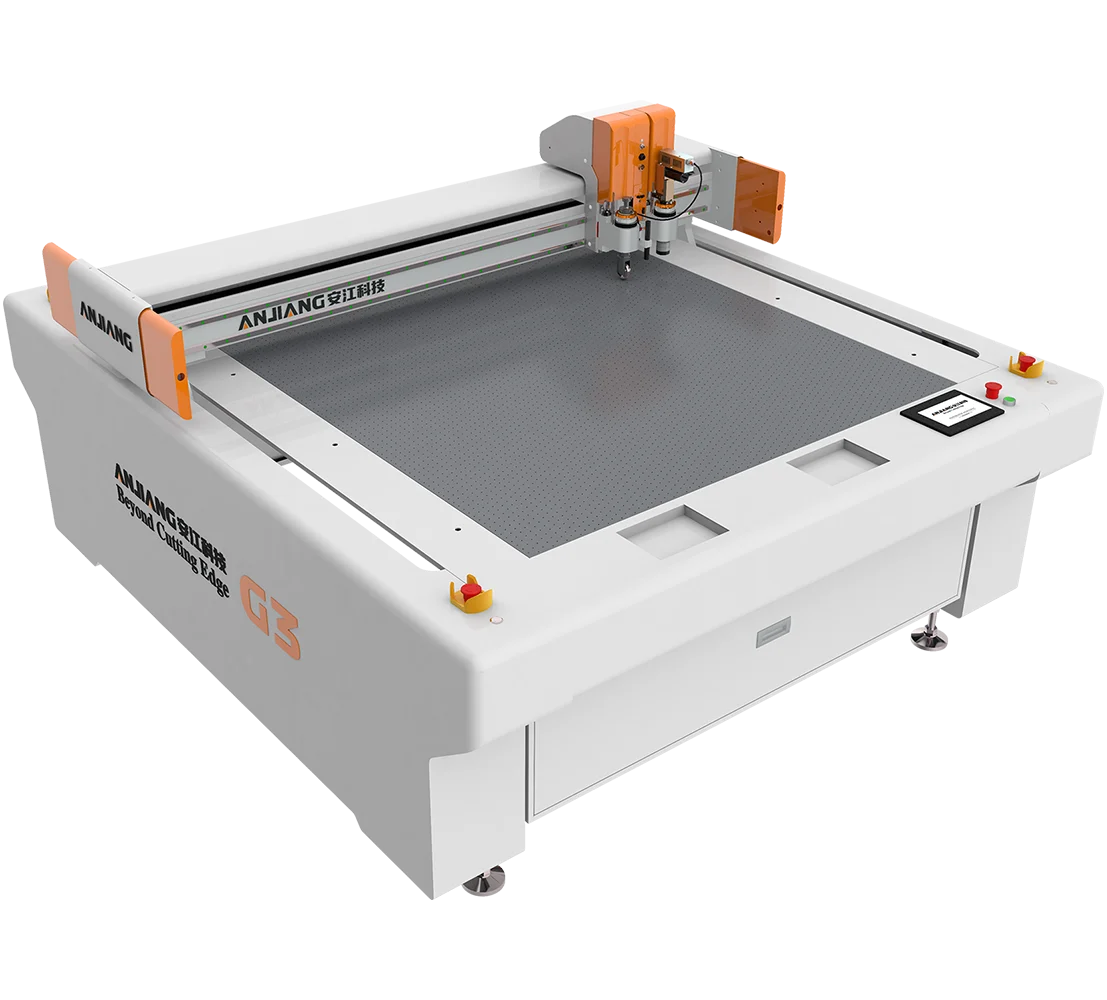

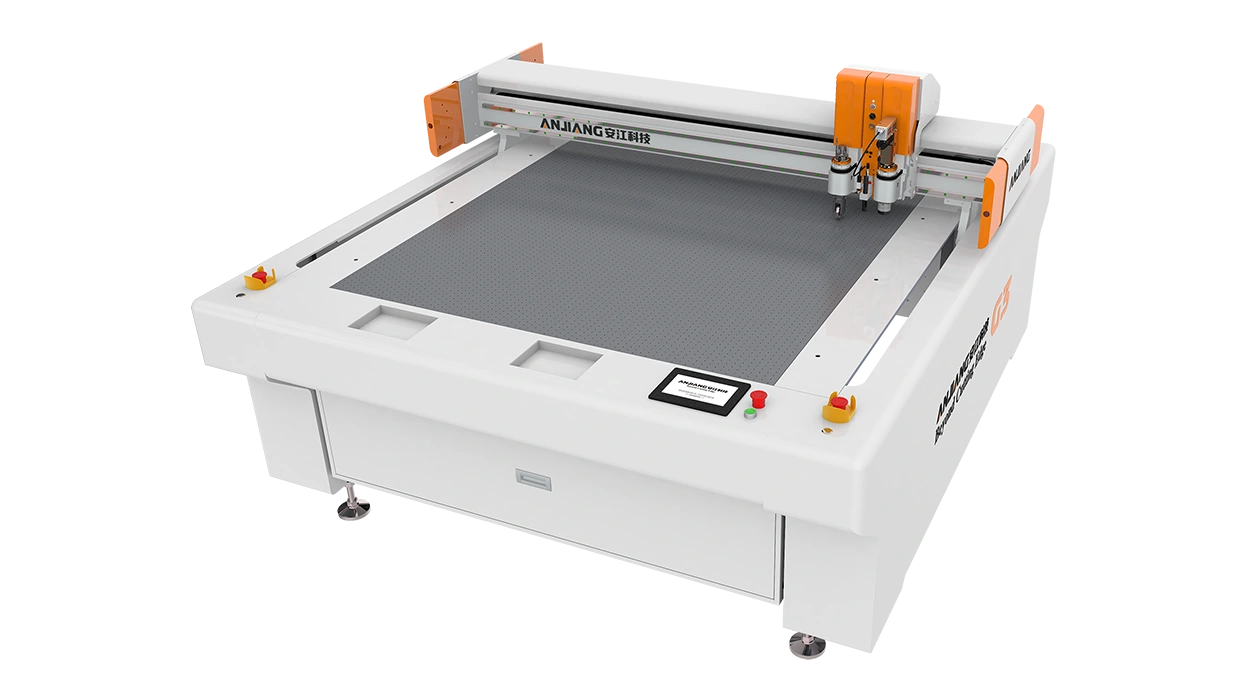

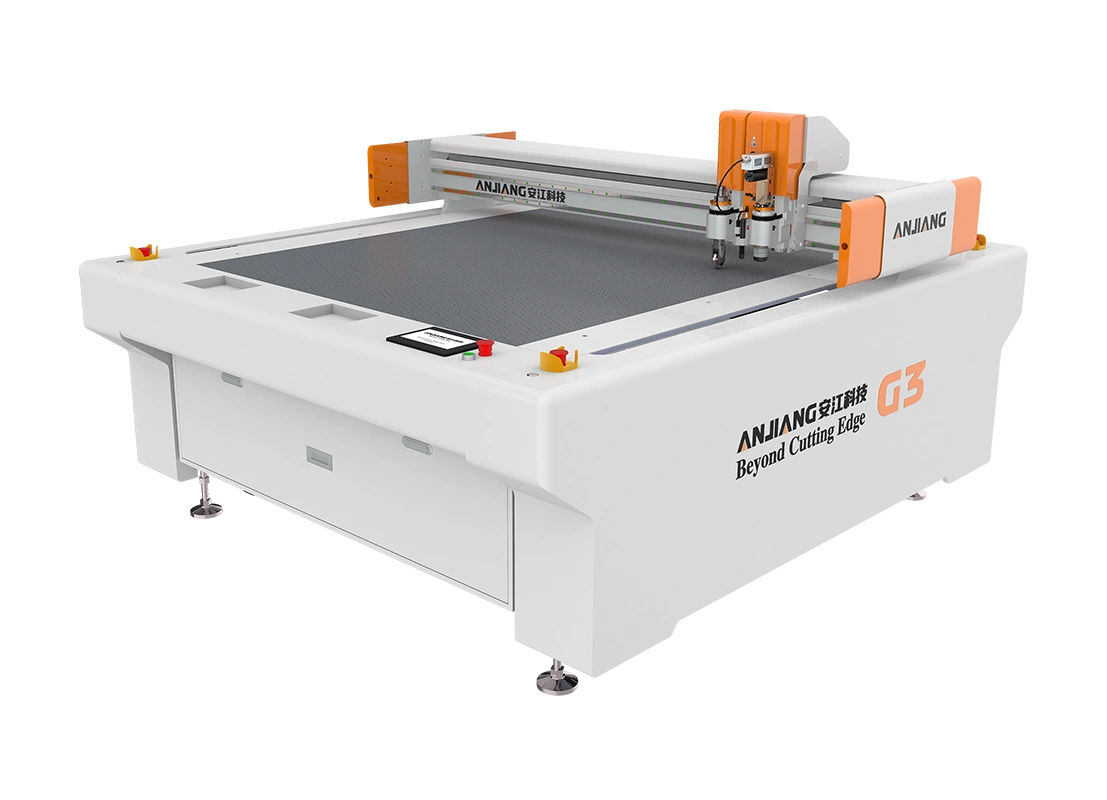

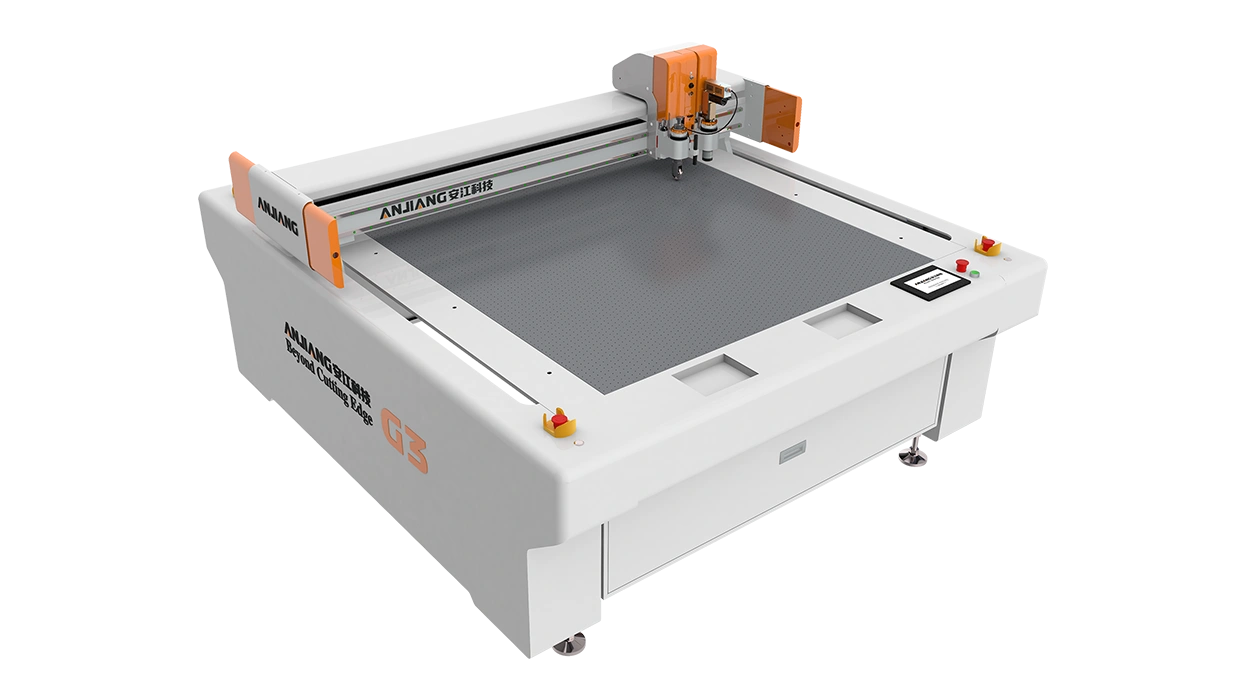

Mesin Digital Cutting G3-1113
Fully Automatic Intelligent Integrated Cutting System. Solusi pemotongan flatbed cerdas untuk industri packaging, karton, dan kertas dengan presisi tinggi dan efisiensi maksimal.
G3-1113 adalah sistem cutting cerdas terintegrasi yang dirancang khusus untuk packaging paper flatbed cutting. Menggabungkan teknologi AI vision system dan presisi servo-controlled untuk efisiensi produksi yang maksimal pada material kemasan dan kertas.
- Area cutting 1100mm × 1300mm ukuran pas untuk produksi packaging
- Single layer dengan proses pemotongan presisi tinggi dan kecepatan optimal
- AI Large Vision System inspeksi tepi presisi otomatis, deviasi minimal
- Tangent Knife, Oscillating, Rotary, hingga Punch Tool dalam satu platform
- Intelligent nesting otomatis utilisasi material hingga maksimum
- Sangat ideal untuk karton packaging, stiker, corrugated, dan paperboard
Detail Spesifikasi
Data teknis lengkap G3-1113 untuk evaluasi dan perencanaan instalasi produksi kemasan kertas. Customisasi non-standar tersedia ukuran, tool, dan konfigurasi dapat disesuaikan dengan kebutuhan produksi Anda.
| Parameter | G3-1113 |
|---|---|
| Working Area | 1100 × 1300 mm |
| Ukuran Mesin | 2145 × 1965 × 1259 mm |
| Kecepatan Maksimum | 2500 mm/s |
| Repeat Accuracy | ±0.05 mm |
| Motion Spesifikasi | Pulse Type Servo Drive System |
| Table Mode | Fixed Mesa |
| Ketebalan Maksimum | 50 mm |
| Drive Mode | Rack/Belt + Linear Guide Rail |
| Metode Pemasangan Bahan | Vacuum Adsorption |
| Vacuum Specification | 5.5 kW |
| Berat Mesin | 800 KG |
| Format File | PLT, DXF, NC |
| Transfer Mode | Ethernet Cable |
| Daya | 380V / 220V AC 50Hz/60Hz |
| Kondisi Operasional | 10°C–40°C; Kelembaban 20–80% RH |
Keunggulan Produk
G3-1113 hadir dengan serangkaian peningkatan signifikan yang menjawab tantangan produksi packaging presisi, dari akurasi cutting mendetail hingga operasional yang ramah pengguna.
Tooling Modular
Hot-swap antar kepala cutting tanpa downtime. TKT, POT, EOT, PRT, PT, VES — semuanya kompatibel di kedua model. Ganti tool sesuai material dalam hitungan detik.
Auto Tool Initialization
Kalibrasi kedalaman cutting berjalan otomatis di setiap pergantian tool. Tidak ada penyesuaian manual, tidak ada pemborosan material proofing di kedua model.
Vacuum Zone Hold-Down
Zona vakum independen menjaga material stabil di seluruh area kerja. Turbine efisiensi tinggi dengan daya 8kW — daya hisap konsisten tanpa pergeseran material.
Servo AC Presisi
Motor servo closed-loop bekerja di semua axis, menghadirkan repeatability ±0.05mm yang konsisten. Dari prototype pertama hingga seri produksi, kualitas tetap terjaga.
Fitur Keselamatan
Kepala mesin dilengkapi sensor inframerah dan fungsi anti-tabrakan fisik untuk menjamin keselamatan operator, bahkan saat mesin berjalan pada kecepatan penuh.
Konstruksi Kokoh
Rangka baja presisi dengan panel maintenance akses depan. Downtime minimal, servis cepat tanpa menghentikan seluruh lini produksi.
Tool Cutting untuk Semua Material
G3-1113 memproses material packaging layaknya flatbed besar. Semua tool di bawah ini memastikan mesin dapat melayani berbagai jenis kertas, karton, stiker, dan pelapis kotak kemasan.
Tool Dasar: Cutting, Oscillating & Vision

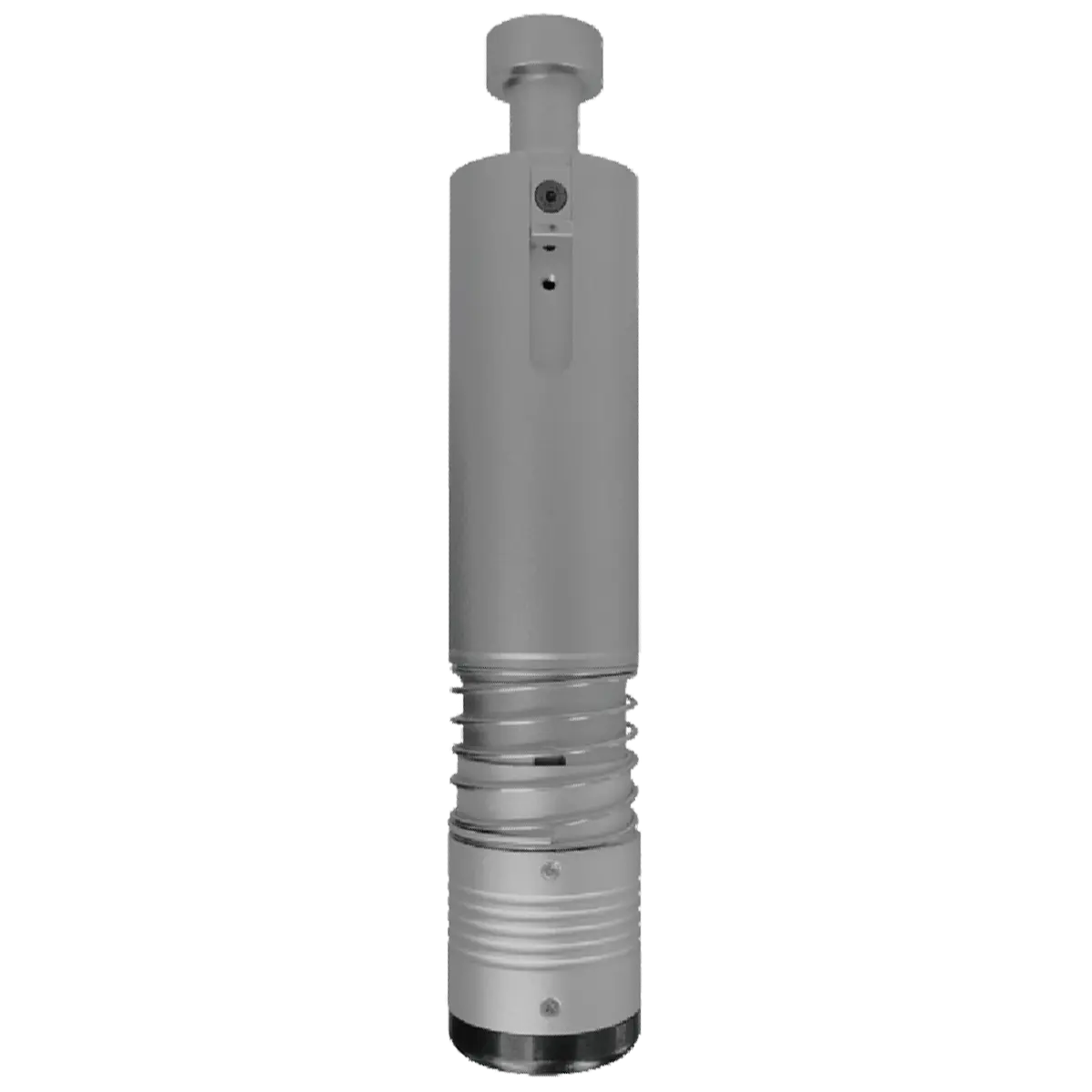

Pisau servo-controlled yang mengikuti kurva kompleks pola dengan zero distorsi. Selain itu, tool ini ideal untuk material komponen alas kaki, kain, vinyl, film, dan label dengan kecepatan cutting hingga 1000 mm/s.

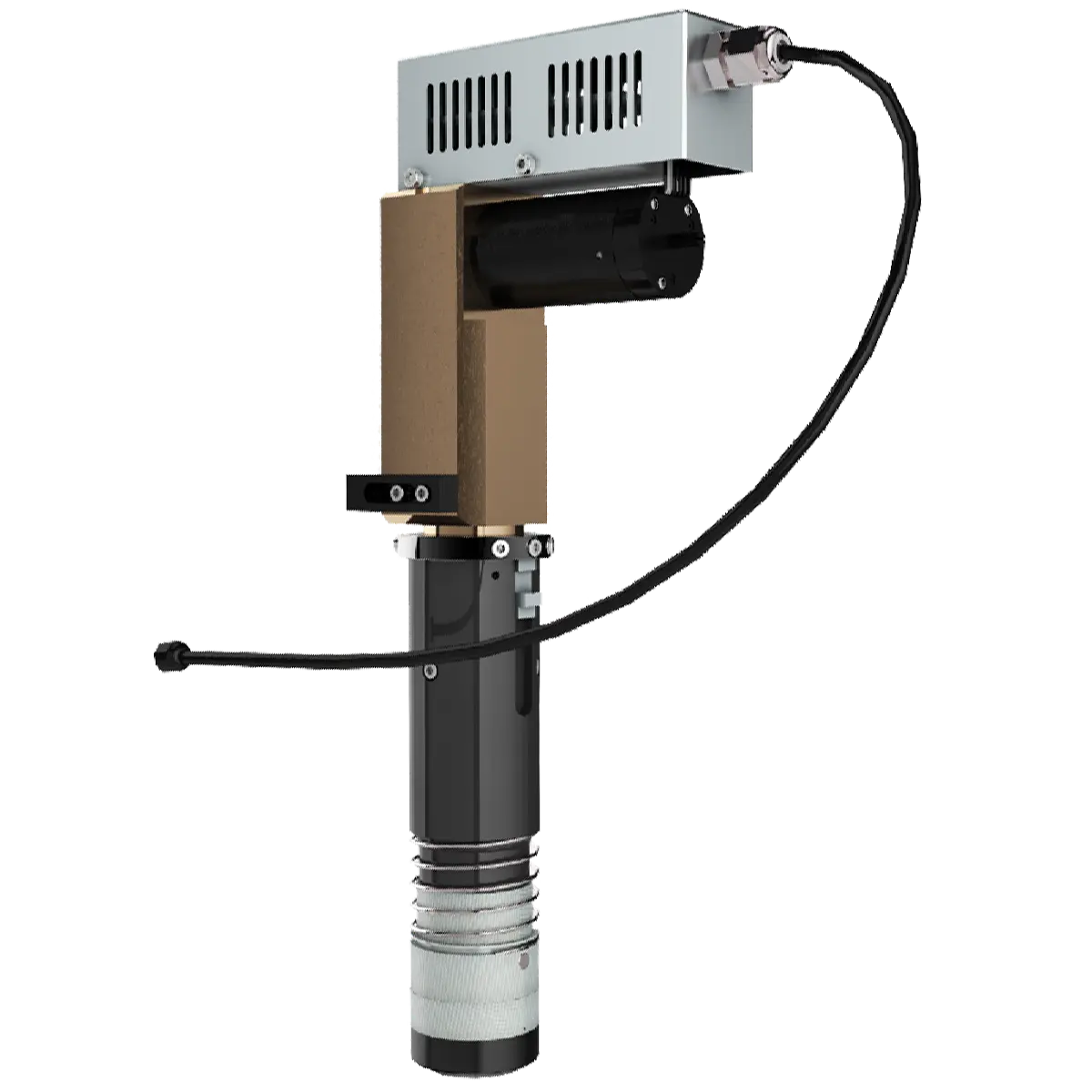

Gerakan naik-turun cepat untuk material tebal dan padat. Karet, insole, busa, dan material pelapis menghasilkan potongan bersih tanpa sobek, bahkan untuk ketebalan hingga 50mm.

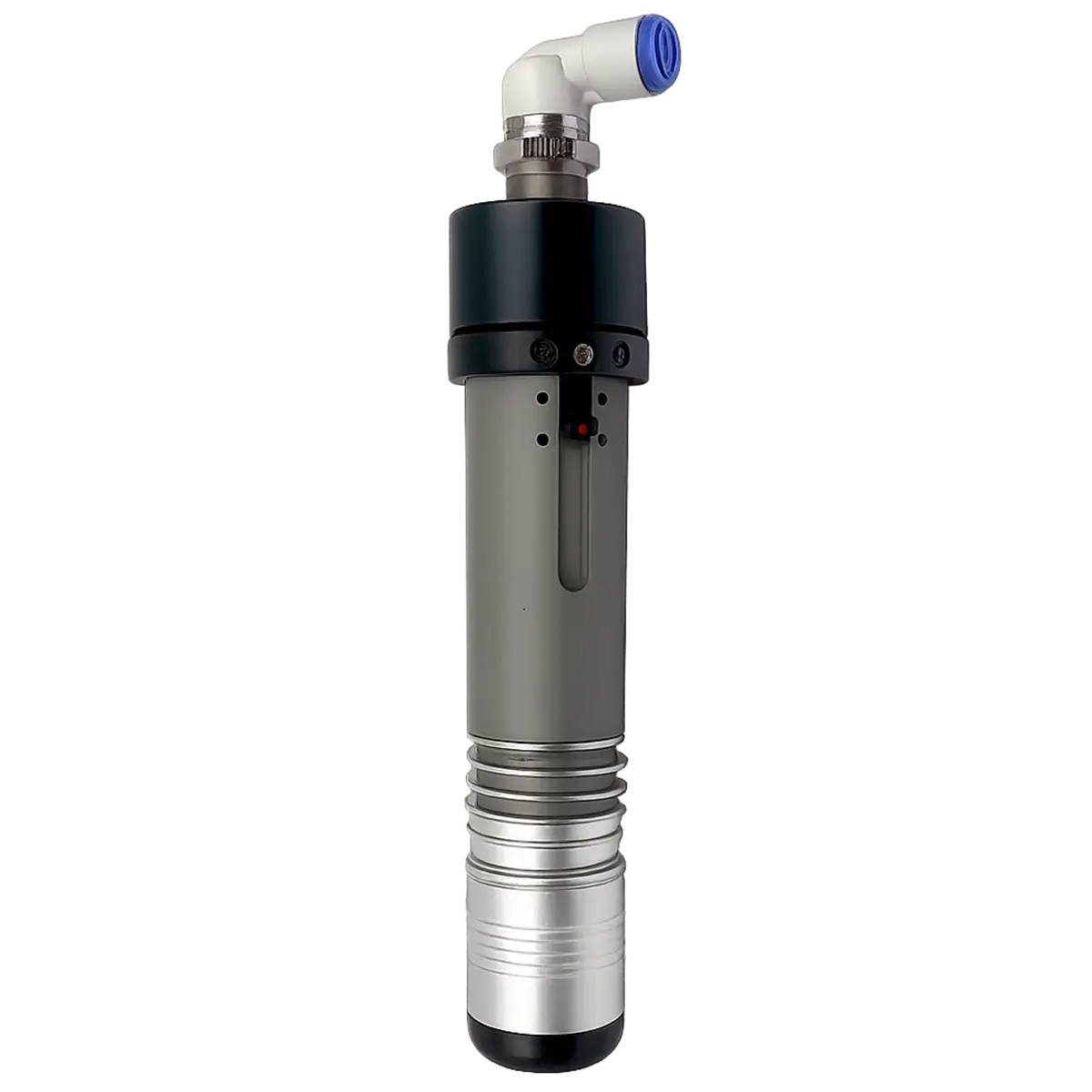

Pemotongan material lunak hingga medium dengan presisi tinggi. Tool ini merupakan pilihan utama untuk proofing aksesoris, pola alas kaki, dan karton kemasan dengan detail cutting yang sangat akurat.
Tool untuk Punching, Rotary & AI Vision

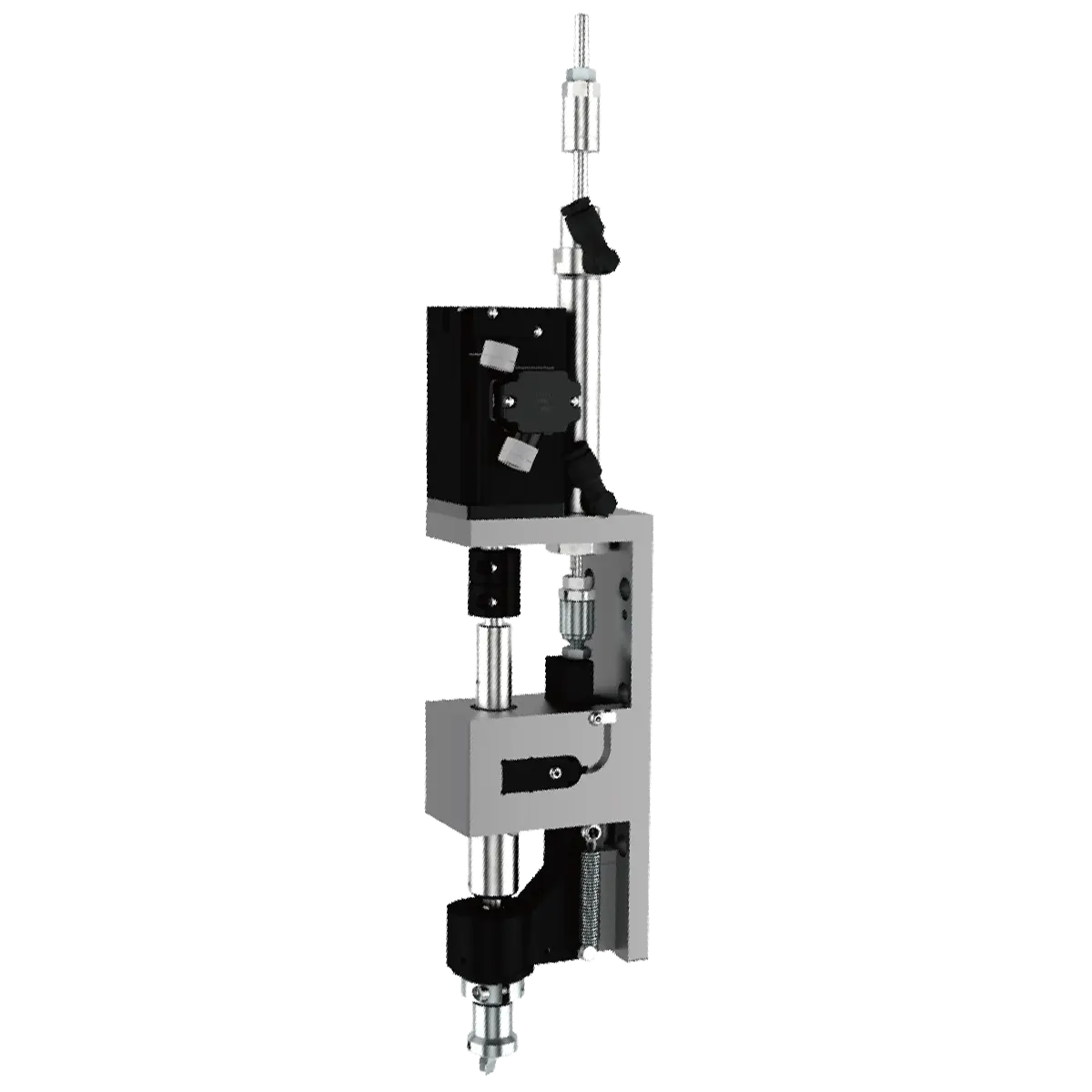

Alat pelubang pneumatik untuk proses punching yang presisi pada material kain dan film. Hasilnya, lubang terlihat rapi dan konsisten untuk kebutuhan alas kaki maupun perforasi dekoratif.

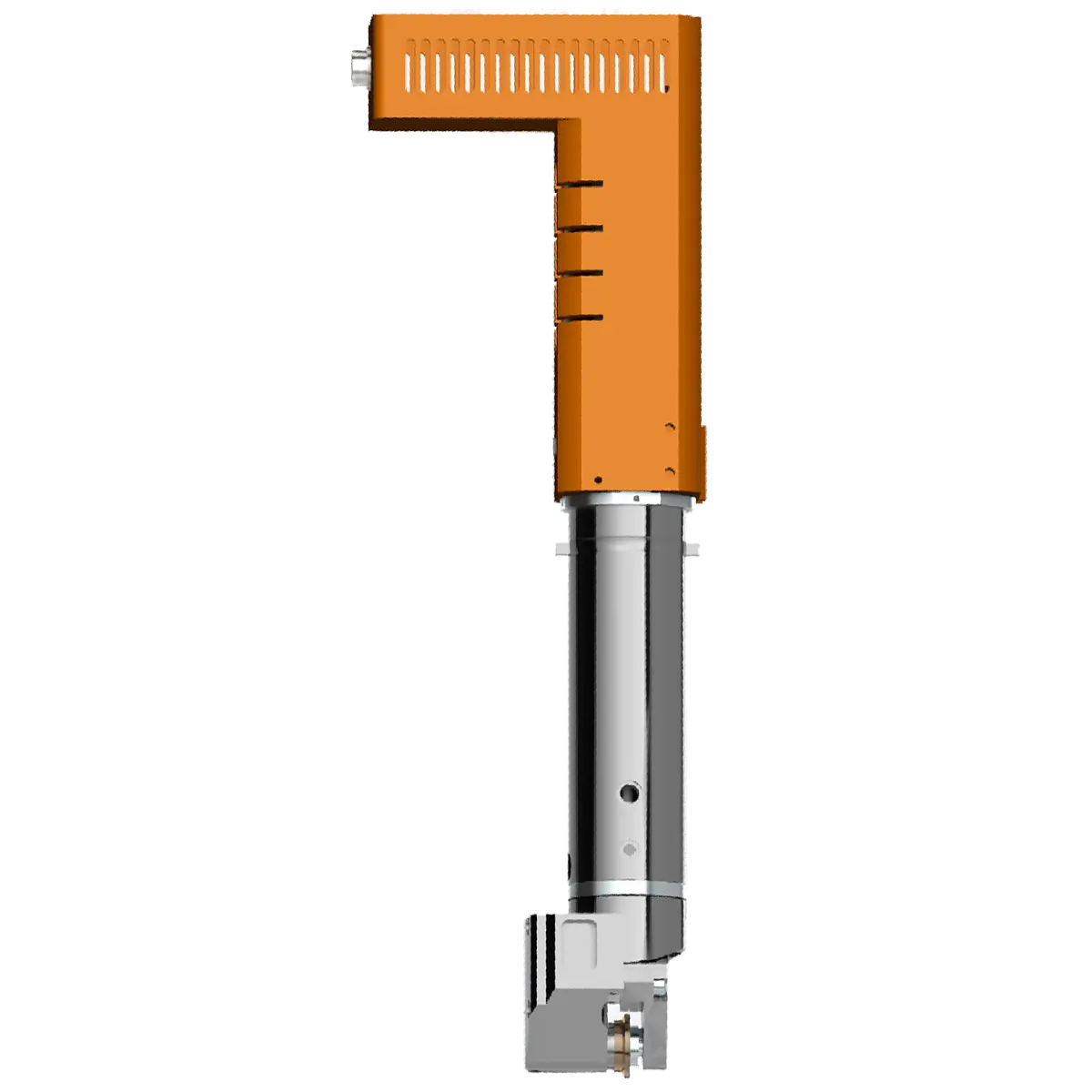

Tool rotary berperforma tinggi dengan kecepatan pisau yang dapat diatur secara elektronik. Tool ini digunakan khususnya untuk material teknikal seperti tekstil industri, fiber glass, dan komposit dengan efisiensi tinggi.

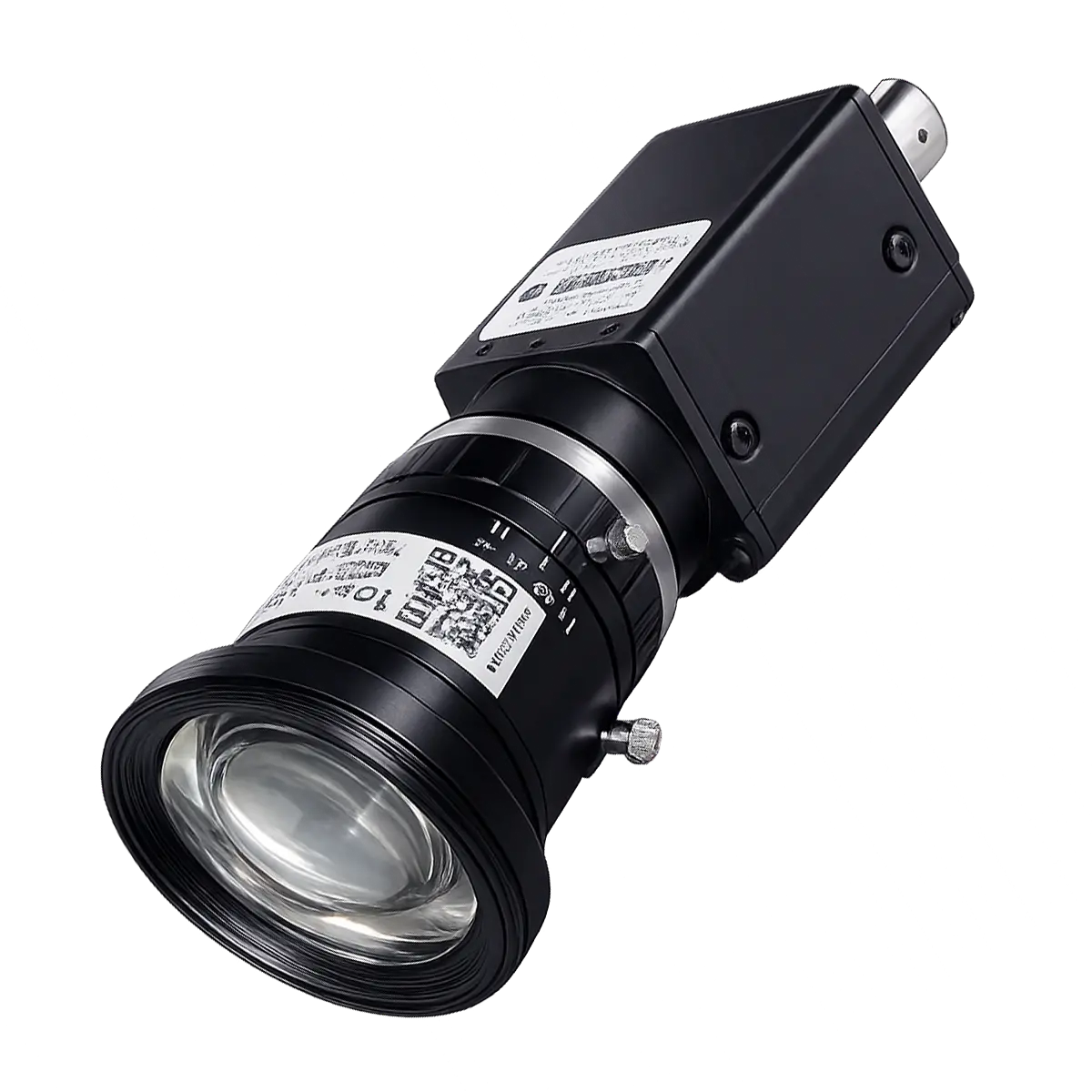

Anjiang Intelligent AI Large Vision System untuk inspeksi tepi presisi. Sistem ini secara otomatis mengkompensasi deformasi dan cacat alami bahan, sehingga memastikan cutting akurat di setiap area material.
Tool untuk Registrasi, Notching & Kiss Cut
Sistem registrasi optik presisi tinggi yang mendeteksi titik referensi (register marks) pada material tercetak sebelum proses cutting. Dengan akurasi registrasi hingga ±0.1mm, tool ini memastikan kontur cutting tepat sesuai pola cetak pada setiap lembar material tanpa deviasi.
Tool khusus untuk membuat takik berbentuk V (V-clip/notch) pada tepi pola pakaian dan komponen tekstil. Tool ini secara efektif menyelesaikan tantangan cutting V-clip di industri garmen dengan hasil yang konsisten dan akurasi tinggi untuk penandaan titik jahit yang presisi.
Memotong hanya lapisan atas material (face stock) tanpa menembus liner atau backing sheet. Tekanan pisau dapat diatur secara elektronik sehingga menghasilkan potongan presisi pada stiker, vinyl, dan film perekat tanpa merusak kertas release di bawahnya.
Tool untuk Creasing, Proyeksi & Konveyor
Membuat garis lipatan (crease line) pada karton, corrugated board, dan folding carton tanpa memotong material. Tekanan crease dapat disesuaikan dengan atau berlawanan arah gelombang, sehingga menghasilkan lipatan bersih dan presisi untuk konstruksi kotak kemasan.
Memproyeksikan template garis pisau dan informasi parameter pemisahan material langsung ke permukaan kain atau bahan. Tool ini sangat berguna untuk panduan pemotongan manual, verifikasi layout pola, serta visualisasi posisi cutting sebelum proses berjalan.
Sistem konveyor berlapis permukaan bristle board (karpet) yang menopang material selama proses cutting. Permukaan karpet memungkinkan pisau menembus penuh hingga bawah material tanpa merusak meja, sekaligus menjaga stabilitas dan posisi bahan secara konsisten.
Tool untuk Drawing, Plotting & V-Cut
Kepala gambar presisi menggunakan insert pena standar yang tersedia di pasaran dalam berbagai ketebalan garis. Tool ini digunakan untuk marking, labeling, dan menggambar pola langsung pada material. Selain itu, sangat ideal untuk anotasi, penandaan potongan, serta visualisasi desain di atas kain atau karton.
Pisau plotter dengan kontrol kedalaman presisi untuk cutting material tipis seperti kertas, film, dan vinyl. Gerakan pisau mengikuti jalur vektor dari file desain secara langsung, sehingga menghasilkan kontur tajam dan akurat untuk kebutuhan proofing serta prototyping cepat.
Tool pemotong sudut-V untuk membuat alur berbentuk V (V-groove) pada material rigid dan semi-rigid. Tersedia dalam berbagai sudut cutting (0°–60°) sehingga menghasilkan tekukan 3D yang presisi pada foamcore, corrugated board, dan display board tanpa retakan pada lipatan.
Aksesori Pendukung Sistem
Aksesori peredam kebisingan dan ventilasi exhaust yang dipasang pada sistem vakum mesin. Aksesori ini secara signifikan mengurangi tingkat kebisingan operasional akibat pompa vakum, sekaligus menyalurkan udara buang secara terkontrol. Oleh karena itu, sangat ideal untuk lingkungan kerja sample room, studio desain, atau area produksi tertutup yang membutuhkan kondisi akustik lebih tenang.
Sistem kalibrasi pisau otomatis yang mengukur dan menyetel kedalaman pisau secara cepat dan akurat tanpa intervensi operator. Setiap kali tool dipasang atau diganti, AKI secara otomatis menginisialisasi ulang posisi pisau sehingga kedalaman cutting selalu tepat sesuai material. Dengan demikian, risiko kesalahan setup manual dapat dieliminasi dan waktu pergantian tool menjadi jauh lebih cepat.
Router CNC otomatis 350W dengan spindle milling berkecepatan hingga 45.000 RPM untuk proses milling, beveling, dan polishing material rigid. Selain itu, dilengkapi sistem penggantian tool otomatis (auto tool change), fungsi polishing permukaan, serta beveling untuk hasil tepi yang halus dan profesional. Vakum Midea terintegrasi menjaga stabilitas material selama proses routing berlangsung.

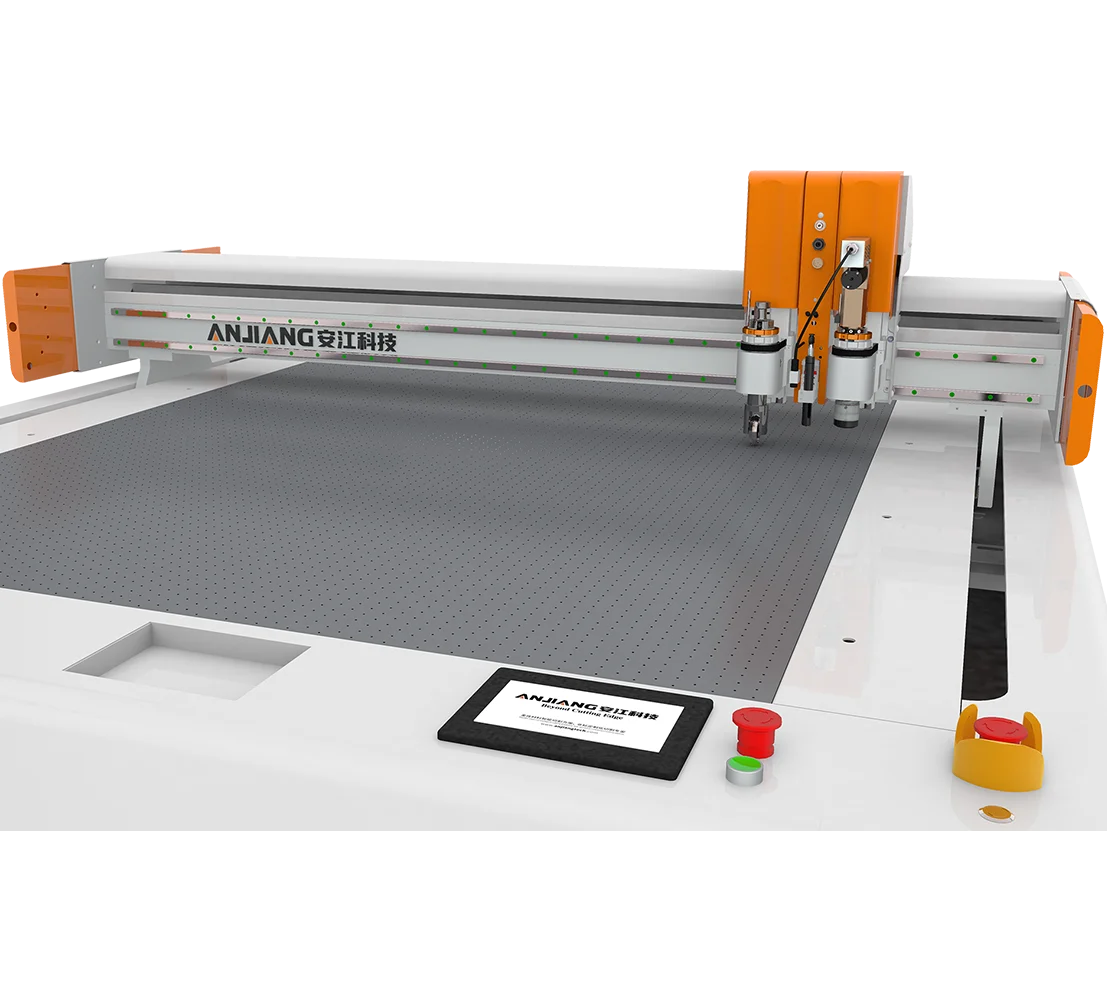

Presisi di Setiap Komponen
Setiap komponen pada seri G3 dirancang untuk bekerja secara presisi dan terintegrasi guna mendukung performa produksi yang stabil dan efisien.
Hasil Potong Presisi dan Berkualitas Tinggi
Menggunakan pisau cutting berkualitas tinggi untuk menghasilkan potongan yang halus, rapi, dan akurat. Material dapat dipotong tanpa bekas gosong, tanpa perubahan warna, serta menghasilkan tepi potongan yang bersih dan profesional.
Ramah Lingkungan dan Hemat Biaya Produksi
Dirancang untuk dioperasikan oleh satu operator tanpa memerlukan cetakan die-cut. Solusi ini membantu mengurangi biaya tenaga kerja, menghemat material, dan meningkatkan efisiensi proses produksi secara keseluruhan.
Sistem Perlindungan Keselamatan Operator
Menggunakan sensor inframerah dan fitur anti-tabrakan untuk mendeteksi hambatan secara otomatis. Sistem keamanan ini membantu melindungi operator dan memastikan proses produksi berjalan dengan aman.
Platform Aluminium Honeycomb Kelas Industri
Menggunakan platform aluminium honeycomb berkualitas tinggi dengan sistem vakum yang kuat untuk menjaga material tetap stabil selama proses cutting. Tersedia opsi vakum otomatis mengikuti area kerja untuk efisiensi yang lebih baik.
Sistem Kompensasi Tinggi Meja Otomatis
Sensor presisi tinggi secara otomatis mendeteksi kerataan meja kerja dan menyesuaikan kedalaman cutting selama proses berlangsung. Teknologi ini menjaga akurasi pemotongan sekaligus memperpanjang usia pakai permukaan meja dan felt.
Cocok untuk Industri Kertas dan Kemasan
Mesin flatbed G3-1113 didesain memuaskan kebutuhan packaging paper flatbed cutting. Sempurna untuk mockup, box kardus, pembuatan pelindung dalam box, serta custom stiker presisi tinggi.
Packaging & Corrugated Box
Pemotongan cepat karton, pembuatan garis lipatan pada corrugated paper, hingga pembuatan box sampel khusus pelindung barang elektronik.
Label, Stiker & Display POP
Sangat ideal untuk kiss-cut stiker cetak lembaran, die-cut label ukuran kecil-medium, material promosi, KT board dan perlengkapan pameran retail lainnya.
Foam Kemasan Pelindung
Cutting pelindung busa bagian dalam box. Menangani EVA sponge dan busa tebal lainnya dengan Oscillating Tool khusus tanpa merusak tekstur material.
Proofing Desain & Karton Lipat
Mockup atau sampel karton dan desain kemasan sebelum dicetak skala massal. Produksi akurat, cepat dan menghemat ongkos plat cetak tradisional.
Tertarik dengan G3-1113?
Konsultasikan kebutuhan produksi flatbed paper dan packaging Anda dengan tim teknis Nano SNG. Kami siap membantu mengevaluasi apakah mesin ukuran kompak 1100x1300 ini bisa mengoptimalkan alur kerja pabrik kertas maupun percetakan Anda.
